    康元變頻器CDE360

    康元變頻器CDE360

    • 詳情說明

    一、產品特點:

    產品概述:
    CDE360系列相對于CDE500及CDE350系列更具成本優勢,在品質保證的前提下,做了優化改進,如電流采樣電路,采樣方式改進優化;驅動電路、控制電路優化;PCB、結構優化改進;散熱系統改進優化,雖然體積減小,但溫升依然在安全范圍內;全系列標配LED鍵盤,15kw及以上可選配雙顯鍵盤。
    應用領域:
    廣泛用于紡織、造紙、拉絲、包裝、食品等行業,完美應用于多泵恒壓供水、冷卻風機、壓縮機、地鐵和隧道通風機、空調、污水處理等場合。
    容量范圍:
    單相220V  0.75KW - 2.2KW
    三相380V  0.75KW - 560KW
    三相480V  0.75KW - 560KW
    技術特點:
    1.寬電壓輸入
    電源電壓-15%~10% ,47Hz~63Hz ,具有欠壓降頻輸出功能供選擇可以將電源電壓適用范圍擴展到-30%(例如380V電壓等級變頻器使用范圍266V-440V);
    2.高抗干擾能力
    脈沖群測試:±4800V
    靜電(空氣放電):8000V
    靜電(接觸放電):6000V
    具有EMI電路+防雷設計
    3.相間及對地短路保護
    任意相間短路保護 < 8uSec   U、V、W相對地短路保護;
    4.防腐蝕處理
    8um鍍鎳,關鍵部位三層英國三防漆;
    5.控制信號電源:
      +10V和 +24V外供電源均具有短路保護
      +10V具有30mA的電流輸出能力
      +24V具有200mA的大電流輸出能力
    6.過載能力
      全系列G型變頻器過載能力150%一分鐘,L型變頻器過載能力120%一分鐘。
    7.配置豐富
      支持一個擴展繼電器板卡:擴展四個繼電器(T3~T4),一個Y端子(Y3),總共支持多達6個繼電器輸出;CDE360-4T30G/37L及以下機型內置制動單元;
    8.轉速追蹤
    不論當前電機方向是正向還是反向,不論電機速度是高還是低,都能保證平滑追蹤,一次成功;
    9.瞬停不停
    市電停電,變頻器依靠電機回饋能量可以暫時不停機;可以實現低電壓穿越;
    10.低頻電流正弦度高,力矩大
      0.5Hz,可以輸出100%電機額定轉矩

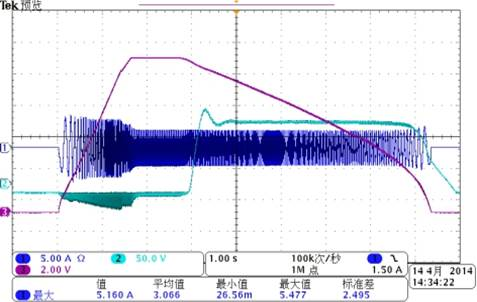

    11.快速啟停性能優異(1Sec,加速減速)


    CH1:輸出電流, CH2:輸出頻率, CH3:母線電壓
    12.支持多泵控制
    支持變頻固定模式,變頻循環模式;
    單機可以實現一拖二,加上擴展繼電器板卡,可以實現一拖四;
    可實現輔助泵軟起;
    支持定時自動切換;
    13.支持更多功能:
    * 鍵盤外引長達1000米;
    * 擺頻、定長及計數;
    * PID+反饋斷線檢測+休眠、喚醒;
    * 點動、多段速與簡易PLC;
    * 支持能耗制動,直流制動,磁通制動;
    * 欠壓點、欠壓降頻點;
    * 過壓失速點,能耗制動點,過壓點可以靈活設置;
    * 鍵盤支持參數拷貝;
    * 支持使用到期功能(特殊場合,方便經銷商回收貨款);
    * 支持最近三組故障存儲;
    * AI/AO用戶校正,獲得高精度的模擬量輸入輸出;
    * 支持自定義參數顯示模式,快速便捷訪問期望訪問的參數;
    * 支持非默認值顯示模式,快速分組查找與出廠值不同的參數;
    * 具有抱閘控制功能,滿足一些提升行業使用。

    二、產品描述:

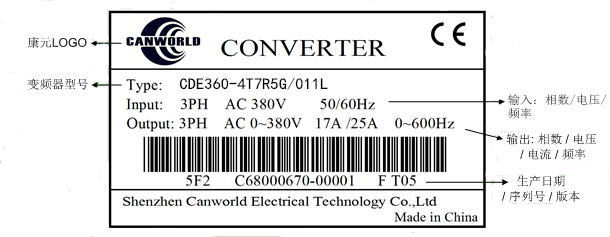

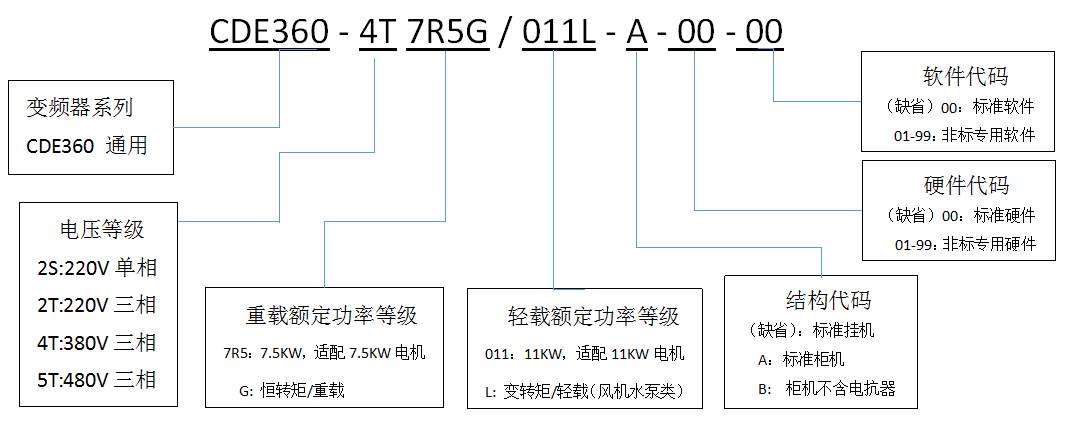

    CDE360命名規則


    選型建議:
    1) 單相220V輸入
      CDE360-2S等級變頻器型號與技術參數


    變頻器型號CDE360-

    電源容量
    (kVA)

    輸入電流
    (A)

    輸出電流
    (A)

    制動
    單元

    直流
    電抗器

    鍵盤

    2S0R7

    1.5

    8.2

    4

    標配
    內置

    無

    標配LED
    鍵盤

    2S1R5

    3

    14

    7

    2S2R2

    4

    23

    9.6

    備注:
    1)表中機型均為單機、壁掛式。
    2)三相380V輸入
     CDE360-4T等級變頻器型號與技術參數


    變頻器型號
    CDE360-

    電源容量
    (kVA)

    輸入電流
    (A)

    輸出電流
    (A)

    制動
    單元

    直流
    電抗器

    鍵盤

    4T0R7G/1R5L

    2.0/3.0

    3.4/5.0

    2.6/3.8

    標配
    內置

    無

    掛機標配LED
    鍵盤



    柜機標配LED
    +
    LCD鍵盤

    4T1R5G/2R2L

    3.0/4.0

    5.0/5.8

    3.8/5.5

    4T2R2G/3R7L

    4.0/5.9

    5.8/10.5

    5.5/9

    4T3R7G/5R5L

    5.9/8.9

    10.5/14.6

    9/13

    4T5R5G/7R5L

    8.9/11

    14.6/18

    13/17

    4T7R5G/011L

    11/16.4

    18/25

    17/24

    4T011G/015L

    16.4/21

    25/31.2

    24/30

    4T015G/018L

    21/24

    31.2/39.2

    30/38

    4T018G/022L

    24/30

    39.2/46.5

    38/45

    4T022G/030L

    30/40

    46.5/62

    45/60

    4T030G/037L

    40/57

    62/78

    60/76

    4T037G/045L

    57/69

    78/93

    76/91

    選配
    外置

    選配
    外置

    4T045G/055L

    69/85

    93/114.5

    91/112

    4T055G/075L

    85/114

    114.5/153.5

    112/150

    4T075G/090L

    114/134

    153.5/180

    150/176

    4T090G/110L

    134/160

    180/214

    176/210

    4T110G/132L

    160/192

    214/256

    210/253

    4T132G/160L

    192/231

    256/307

    253/304

    4T160G/185L

    231/240

    307/360

    304/350

    4T185G/200L

    240/250

    360/385

    350/377

    4T200G/220L

    250/276

    385/425

    377/415

    4T220G/250L

    276/335

    425/479

    415/465

    4T160G/185L-A

    231/240

    307/360

    304/350

    標配
    內置

    4T185G/200L-A

    240/250

    360/385

    350/377

    4T200G/220L-A

    250/276

    385/425

    377/415

    4T220G/250L-A

    276/335

    425/479

    415/465

    4T250G/280L-A

    335/375

    479/535

    465/520

    4T280G/315L-A

    375/420

    535/600

    520/585

    4T315G/355L-A

    420/475

    600/674

    585/650

    4T355G/400L-A

    475/535

    674/785

    650/720

    4T400G/450L-A

    535/600

    785/850

    720/820

    4T450G/500L-A

    600/670

    850/930

    820/890

    4T500G/560L-A

    670/750

    930/1055

    890/1000

    4T560G/630L-A

    750/840

    1055/1155

    1000/1120

    備注:
    (1)11G/015L及以下機型缺相保護由欠壓保護形式實現。
    (2)160G/185L以下機型為單機、壁掛式;160G/185L及以上機型不帶“-A”為壁掛式,帶“-A”為柜式。
    (3)壁掛式機標配LED單顯鍵盤,柜式機標配LED+LCD雙顯鍵盤。
    (4)030G/037L及以下內置制動單元;型號尾數帶-A表示為柜機內置直流電抗器。

    3)三相480V輸入
    CDE360-5T等級變頻器型號與技術參數


    變頻器型號
    CDE360-

    電源容量
    (kVA)

    輸入電流
    (A)

    輸出電流
    (A)

    制動
    單元

    直流
    電抗器

    鍵盤

    5T0R7G/1R5L

    2.0/3.0

    3.4/5.0

    2.6/3.8

    標配
    內置

    無

    掛機標配LED
    鍵盤





    柜機標配LED
    +
    LCD鍵盤

    5T1R5G/2R2L

    3.0/4.0

    5.0/5.8

    3.8/5.5

    5T2R2G/3R7L

    4.0/5.9

    5.8/10.5

    5.5/9

    5T3R7G/5R5L

    5.9/8.9

    10.5/14.6

    9/13

    5T5R5G/7R5L

    8.9/11

    14.6/18

    13/17

    5T7R5G/011L

    11/16.4

    18/25

    17/24

    5T011G/015L

    16.4/21

    25/31.2

    24/30

    5T015G/018L

    21/24

    31.2/39.2

    30/38

    5T018G/022L

    24/30

    39.2/46.5

    38/45

    5T022G/030L

    30/40

    46.5/62

    45/60

    5T030G/037L

    40/57

    62/78

    60/76

    5T037G/045L

    57/69

    78/93

    76/91

    選配
    外置





    選配
    外置



    5T045G/055L

    69/85

    93/114.5

    91/112

    5T055G/075L

    85/114

    114.5/153.5

    112/150

    5T075G/090L

    114/134

    153.5/180

    150/176

    5T090G/110L

    134/160

    180/214

    176/210

    5T110G/132L

    160/192

    214/256

    210/253

    5T132G/160L

    192/231

    256/307

    253/304

    5T160G/185L

    231/240

    307/360

    304/350

    5T185G/200L

    240/250

    360/385

    350/377

    5T200G/220L

    250/276

    385/425

    377/415

    5T220G/250L

    276/335

    425/479

    415/465

    5T160G/185L-A

    231/240

    307/360

    304/350

    標配
    內置

    5T185G/200L-A

    240/250

    360/385

    350/377

    5T200G/220L-A

    250/276

    385/425

    377/415

    5T220G/250L-A

    276/335

    425/479

    415/465

    5T250G/280L-A

    335/375

    479/535

    465/520

    5T280G/315L-A

    375/420

    535/600

    520/585

    5T315G/355L-A

    420/475

    600/674

    585/650

    5T355G/400L-A

    475/535

    674/785

    650/720

    5T400G/450L-A

    535/600

    785/850

    720/820

    5T450G/500L-A

    600/670

    807/884

    779/846

    5T500G/560L-A

    670/750

    884/1002

    846/950

    5T560G/630L-A

    750/840

    1002/1097

    950/1064

    備注:(1)11G/015L及以下機型缺相保護由欠壓保護形式實現。
    (2)160G/185L以下機型為單機、壁掛式;160G/185L及以上機型不帶“-A”為壁掛式,帶“-A”為柜式。
    (3)壁掛式機標配LED單顯鍵盤,柜式機標配LED+LCD雙顯鍵盤。
    (4)030G/037L及以下內置制動單元;型號尾數帶-A表示為柜機內置直流電抗器。

    規格尺寸:
    CDE360外型及安裝尺寸


    外觀圖

    變頻器型號
    CDE360-

    外型尺寸

    安裝尺寸

    尺寸圖

    H

    H1

    W

    D

    A

    B

    孔徑

     單相220V

    W01

    2S0R7

    185

    /

    100

    145

    89

    173

    Φ5

    C01

    2S1R5

    2S2R2

    225

    200

    110

    170

    80

    213

    Φ5

    三相380V

    W01

    4T0R7G/1R5L

    185

    /

    100

    145

    89

    173

    Φ5

    C01

    4T1R5G/2R2L

    4T2R2G/3R7L

    4T3R7G/5R5L

    225

    200

    110

    170

    80

    213

    Φ5

    4T5R5G/7R5L

    265

    240

    130

    190

    91

    253

    Φ5

    4T7R5G/011L

    4T011G/015L

    312

    282

    155

    201

    110

    298

    Φ6

    W02

    4T015G/018L

    390

    360

    205

    211

    150

    376

    Φ6

    4T018G/022L

    W03

    4T022G/030L

    480

    450

    250

    243

    180

    460

    Φ7

    C02

    4T030G/037L

    4T037G/045L

    480

    450

    280

    235

    210

    468

    Φ7

    W05

    4T045G/055L

    535

    500

    360

    298

    240

    515

    Φ9.5

    C03

    4T055G/075L

    4T075G/090L

    587

    552

    394

    310

    260

    567

    Φ9.5

    4T090G/110L

    722

    687

    394

    330

    260

    698

    Φ12

    4T110G/132L

    4T132G/160L

    800

    755

    460

    360

    380

    770

    Φ12

    4T160G/185L

    4T185G/200L

    900

    860

    520

    350

    360

    871

    Φ12

    4T200G/220L

    4T220G/250L

    W06

    4T160G/185L-A

    1265

    1165

    590

    350

    /

    /

    /

    C04

    4T185G/200L-A

    4T200G/220L-A

    4T220G/250L-A

    4T250G/280L-A

    1405

    1305

    700

    370

    /

    /

    /

    4T280G/315L-A

    4T315G/355L-A

    4T355G/400L-A

    1540

    1440

    830

    390

    /

    /

    /

    4T400G/450L-A

    4T450G/500L-A

    /

    /

    /

    /

    /

    /

    /

    4T500G/560L-A

    1665

    1565

    850

    500

    /

    /

    /

    4T560G/630L-A

    三相480V

    W01

    5T0R7G/1R5L

    185

    /

    100

    145

    89

    173

    Φ5

    C01

    5T1R5G/2R2L

    5T2R2G/3R7L

    5T3R7G/5R5L

    225

    200

    110

    170

    80

    213

    Φ5

    5T5R5G/7R5L

    265

    240

    130

    190

    91

    253

    Φ5

    5T7R5G/011L

    5T011G/015L

    312

    282

    155

    201

    110

    298

    Φ6

    W02

    5T015G/018L

    390

    360

    205

    211

    150

    376

    Φ6

    5T018G/022L

    W03

    5T022G/030L

    480

    450

    250

    243

    180

    460

    Φ7

    C02

    5T030G/037L

    5T037G/045L

    530

    500

    280

    243

    210

    510

    Φ7

    W05

    5T045G/055L

    535

    500

    360

    298

    240

    515

    Φ9.5

    C03

    5T055G/075L

    5T075G/090L

    587

    552

    394

    310

    260

    567

    Φ9.5

    5T090G/110L

    722

    687

    394

    330

    260

    698

    Φ12

    5T110G/132L

    5T132G/160L

    800

    755

    460

    360

    380

    770

    Φ12

    5T160G/185L

    5T185G/200L

    900

    860

    520

    350

    360

    871

    Φ12

    5T200G/220L

    5T220G/250L

    W06

    5T160G/185L-A

    1265

    1165

    590

    350

    /

    /

    /

    C04

    5T185G/200L-A

    5T200G/220L-A

    5T220G/250L-A

    5T250G/280L-A

    1405

    1305

    700

    370

    /

    /

    /

    5T280G/315L-A

    5T315G/355L-A

    5T355G/400L-A

    1540

    1440

    830

    390

    /

    /

    /

    5T400G/450L-A

    5T450G/500L-A

    /

    /

    /

    /

    /

    /

    /

    5T500G/560L-A

    1665

    1565

    850

    500

    /

    /

    /

    5T560G/630L-A

    備注:(1)160G/185L以下機型為單機、壁掛式;160G/185L及以上機型不帶“-A”為壁掛式,帶“-A”為柜式。
