松下伺服驅動器A6系列

詳情說明

??松下伺服電機A6系列產品概述：

適用外圍設備一覽

驅動器	適用電機	電壓規格 (V) ^＊1	額定輸出 (kW)	電源容量 (額定負載時) (kVA)	配線斷路器 (額定電流) (A)	噪音濾波器 (單相/三相)	浪涌吸收器 (單相/三相)	鐵氧體磁環	電磁接觸器	主電路用電纜線徑耐電壓	主回路用端子臺圧著端子 ^＊2	控制電源用電纜線徑耐電壓	控制電源用端子臺壓著端子	電機用電纜線徑耐電壓 ^＊3	制動器用電纜線徑耐電壓
MADL	MSMF MHMF	單相 100	0.05	約0.4	10	DV0P4170	DV0P4190	DV0P1460	20 A (3P+1a)	0.75 mm²/ AWG18 600 VAC 以上	專用連接器的連接	0.75 mm²/ AWG18 600 VAC 以上	專用連接器的連接	0.75 mm²/ AWG18 600 VAC 以上	0.28 mm² ～ 0.75 mm²/ AWG22 ～ AWG18 100 VAC 以上
	MSMF MQMF MHMF	單相 100	0.1	約0.4		DV0P4170	DV0P4190
	MSMF MHMF	單相/ 三相 200	0.05	約0.5		DV0P4170/ DV0PM20042	DV0P4190/ DV0P1450
	MSMF MQMF MHMF	單相/ 三相 200	0.1, 0.2			DV0P4170/ DV0PM20042	DV0P4190/ DV0P1450
MBDL	MSMF MQMF MHMF	單相 100	0.2			DV0P4170	DV0P4190
MBDL	MSMF MQMF MHMF	單相/ 三相 200	0.4	約0.9		DV0P4170/ DV0PM20042	DV0P4190/ DV0P1450
MCDL	MSMF MQMF MHMF	單相 100	0.4	約0.9	15	DV0PM20042	DV0P4190
MCDL	MSMF MHMF	單相/ 三相 200	0.75	約1.3	15	DV0PM20042	DV0P4190/ DV0P1450
MDDL	MGMF	單相/ 三相 200	0.85	約1.8	20	DV0P4220	DV0P4190/ DV0P1450		30 A (3P+1a)	2.0 mm²/ AWG14 600 VAC 以上				2.0 mm²/ AWG14 600 VAC 以上	0.75 mm²/ AWG18 100 VAC 以上
	MSMF		1.0 (□80 mm)
	MDMF MHMF		1.0
	MHMF		1.0 (□80 mm)	約2.3
	MSMF		1.0
	MGMF		1.3
	MSMF MDMF MHMF		1.5
MEDL	MGMF	三相 200	1.8	約3.8	30	DV0PM20043	DV0P1450	DV0P1460 RJ8035 (推薦部件) ^＊4	60 A (3P+1a)
MEDL	MSMF MDMF MHMF	三相 200	2.0	約3.8	30	DV0PM20043	DV0P1450
MFDL	MSMF MDMF MHMF	三相 200	3.0	約4.5	50	DV0P3410	DV0P1450			3.5 mm²/ AWG12 600 VAC 以上	端子臺 M5		端子臺 M5	3.5 mm²/ AWG12 600 VAC 以上
	MGMF		2.9	約7.5					100 A (3P+1a)
	MSMF MDMF MHMF		4.0
	MGMF		4.4
	MSMF MDMF MHMF		5.0

＊1 請對應單相/ 三相200 V 共用規格使用的電源選擇外圍設備。
＊2 請選擇與接地螺釘用壓著端子相同的主電路用端子臺壓著端子。
＊3 地線用電纜線徑請使用與電機用電纜線徑相同規格以上的電纜。
＊4 適用國際規格，均可使用。

● 配線斷路器、電磁接觸器相關
符合歐洲EU 指令時，請務必在電源和噪音濾波器之間連接IEC 規格以及UL 認證（LISTED、帶標注）的配線斷路器。
當所用電源的短路電流低于產品的最大輸出電壓時，請?jiān)O(shè)定在堆成電流5000 Arms 以下。
當電源短路電流超過該電流時，請?jiān)O(shè)置限流裝置（限流保險或限流制動器、變壓器等）研制短路電流后再使用。
＜注意＞
? 請選擇與電源容量（考慮負載條件）匹配的配線斷路器、噪音濾波器。

● 端子臺及保護接地端子
? 配線請使用額定溫度75 ℃以上的銅導體電纜。
? 請使用A 型到E 型附帶的專用連接器。此時導線長度需保持8 mm ～9 mm。

■緊固轉矩一覽（端子臺?端子蓋固定螺釘）

端子臺		端子臺螺釘		端子蓋固定螺釘
型	端子名	品名	緊固轉矩 (N?m) ^注1）	品名	緊固轉矩 (N?m) ^注1）
F	L1, L2, L3, L1C, L2C, P, PB, B, N, U, V, W	M5	1.0～1.7	M3	0.19～0.21

■緊固轉矩一覽（接地螺釘?與上位制御器連接的連接器〔X4〕）

驅動器型	接地螺釘		與上位控制器連接的連接器（X4）
驅動器型	品名	緊固轉矩 (N?m) ^注1）	品名	緊固轉矩 (N?m) ^注1）
A～E	M4	0.7～0.8	M2.6	0.3～0.35
F	M5	1.4～1.6	M2.6	0.3～0.35

注1）
＜注意＞
? 若超過緊固轉矩的最大値有可能造成損壞。
? 請勿在端子臺的螺釘松動的狀態下投入電源。
? 若在螺釘松動的狀態下通電，可能會導致冒煙或著火。
＜要求＞
? 請按照1年1次的頻度，定期點檢緊固轉矩是否有松動。

A6 SF 系列（多功能型）
位置?速度?轉矩?全閉環型

基本規格

項目				功能
輸入電源	100 V	主電路電源		單相　100 V ＋10 ％－15 ％　～120 V ＋10 ％－15 ％　50 Hz / 60 Hz
	100 V	控制電路電源		單相　100 V ＋10 ％－15 ％　～120 V ＋10 ％－15 ％　50 Hz / 60 Hz
	200 V	主電路電源	A型～ D型	單相/三相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		主電路電源	E型～ F型	三相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		控制電路電源	A型～ D型	單相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		控制電路電源	E型～ F型	單相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
使用環境條件		溫度		使用溫度　0 ℃～55 ℃（無凍結）保存溫度?。?0 ℃～65 ℃（最高溫度保證：80 ℃ 72小時　但是無結露^※1）
		濕度		使用、保存時都需保持在20 ％～85 ％ RH 以下（無結露^※1）
		海拔		海抜1000 m 以下
		振動		5.88 m/s² 以下，10 Hz ～60 Hz
控制方式				IGBT PWM 方式正弦波驅動
編碼器反饋				23 bit（8388608 分辨率）7線串行絕對式編碼器 ※以增量式系統（不使用多圈數據）使用的情況下，無需連接絕對式編碼器用電池，將參數Pr0.15 設置為「1」（出廠設置）即可使用。
外部位移傳感器反饋				A/B 相?原點信號差動輸入串行通信位移傳感器對應制造商: Mitutoyo 、Heidenhain、Renishaw、Magnescale、Nidec-sankyo、Fagor Automation
I/O 連接器	控制信號		輸入	通用10輸入根據參數選擇通用輸入功能
	控制信號		輸出	通用6輸出根據參數選擇通用輸出功能
	模擬信號		輸入	3輸入（16 bitA/D輸入1、12 bitA/D輸入2）
	模擬信號		輸出	2輸出（模擬監視器輸出2）
	脈沖信號		輸入	2輸入（光電耦合器輸入、長線接收器輸入）通過光電耦合器輸入，可對應長線驅動器I/F?開路集電極I/F 通過長線接收器輸入，可對應長線驅動器I/F
	脈沖信號		輸出	4 輸出（長線驅動輸出3、開路集電極輸出1）編碼器反饋脈沖(A?B?Z 相) 或者外部位移傳感器脈沖(EXA? EXB?EXZ 相) 通過長線驅動器輸出。 Z 相或者 EXZ 相脈沖也有開路集電極輸出。
通信功能		USB		可連接電腦等進行參數設定以及狀態監視等。
		RS232		可與上位控制器進行1 ：1 通信。
		RS485		可與上位控制器進行1 ：1 通信。
安全功能				為對應功能安全的端子
前面板				①按鍵 5 個　②LED 6 位
回生				A 型, B 型：無內置再生電阻（只有外置）　C 型～F 型：內置再生電阻（可外置）
動態制動器				A 型～F 型：內置
控制模式				①位置控制?、谒俣瓤刂啤、坜D(zhuǎn)矩控制?、芪恢?速度控制?、菸恢?轉矩控制?、匏俣?轉矩控制?、呷]環控制 7個模式通過參數進行切換

※1　請注意，溫度降低時濕度上升，容易產生結露。

功能

項目			功能
控制輸入			①伺服使能開啟輸入?、趫?bào)警清除輸入?、墼鲆媲袚Q輸入　④正方向驅動禁止輸入?、葚?fù)方向驅動禁止輸入　⑥強制報警輸入 ?、邞T量比切換輸入
控制輸出			①伺服報警輸出　②伺服準備輸出?、弁獠恐苿?dòng)器解除信號?、芩俣鹊竭_(dá)輸出?、蒉D(zhuǎn)矩限制中信號輸出?、蘖闼贆z出信號?、呔孑敵觥、鄨?bào)警清除屬性輸出?、崴欧鼓荛_啟狀態輸出
位置控制	控制輸入		①偏差計數器清除　②指令脈沖禁止輸入?、壑噶罘直额l切換　④制振控制切換?、蒉D(zhuǎn)矩限制切換?、蘅刂颇Ｊ角袚Q
	控制輸出		①定位完成?、谟袩o位置指令輸出
	脈沖輸入	最大指令脈沖頻率	500 kpps（使用光電耦合器輸入時） 8 Mpps（使用長線接收器輸入、4 倍頻時）
		輸入脈沖信號形態	差動輸入。通過參數可進行選擇。（①正方向/負方向 ②A相/B相 ③指令/方向）
		指令脈沖分倍頻（電子齒輪比設置）	指令脈沖頻率×電子齒輪比作為位置指令輸入進行處理。但是，請?jiān)陔娮育X輪比為1/1000倍～8000倍的情況下使用。
		平滑濾波器	針對指令輸入，可選擇一次延遲濾波器或者FIR 型濾波器。
	模擬輸入	轉矩限制指令輸入	可單獨進行各方向的轉矩限制。
	模擬輸入	轉矩前饋輸入	可通過模擬電壓輸入轉矩前饋。
	2自由度控制		可使用
	制振控制		可使用
	負載變動抑制控制		可使用
速度控制	控制輸入		①內部指令速度選擇?、诹闼袤槲弧、鬯俣戎噶罘栞斎搿、芸刂颇Ｊ角袚Q
	控制輸出		①速度一致輸出?、谟袩o速度指令輸出
	模擬輸入	速度指令輸入	通過模擬電壓可進行速度指令輸入。位移傳感器設定及指令極性根據參數而定。（6 V/額定轉速標準出廠設置）
		轉矩限制指令輸入	可單獨進行各方向的轉矩限制。
		轉矩前饋輸入	可通過模擬電壓輸入轉矩前饋。
	內部速度指令		可根據控制輸入切換內部速度8速。
	軟啟動/斷電功能		0s ～10s / 1000r/min 可單獨設定加速、減速，也可設定S字加減速。
	零速箝位		根據零速箝位可將內部速度指令速度箝位為零。
	2自由度控制		可使用
轉矩控制	控制輸入		①零速箝位?、谵D(zhuǎn)矩指令符號輸入?、劭刂颇Ｊ角袚Q
	控制輸出		①速度一致輸出　②速度限制中輸出
	模擬輸入	轉矩指令輸入	可通過模擬電壓輸入轉矩指令。位移傳感器設定及指令極性根據參數而定。（3 V/額定轉矩標準出廠設定）
	速度限制功能		可根據參數設定速度限制值。
全閉環 控制	控制輸入		①偏差計數器清零　②指令脈沖禁止輸入?、壑噶罘直额l切換?、苤普窨刂魄袚Q?、蒉D(zhuǎn)矩限制切換
	控制輸出		①定位完成?、谖恢弥噶钣袩o輸出
	脈沖輸入	最大指令脈沖頻率	500 kpps（光電耦合器輸入） 8 Mpps（使用器線接收器輸入、4 倍頻時）
		輸入脈沖列形態	差動輸入?？筛鶕?jù)參數進行選擇。（①正/負?、?A相/B相?、壑噶?方向）
		指令脈沖分倍頻（電子齒輪比的設置）	指令脈沖頻率×電子齒輪比作為位置指令進行處理。但是，請?jiān)陔娮育X輪比為1/1000倍～8000倍的情況下使用。
		平滑濾波器	針對指令輸入，可選擇一次延遲濾波器或者FIR 型濾波器。
	模擬輸入	轉矩限制指令輸入	可單獨進行正/負方向的轉矩限制。
	模擬輸入	轉矩前饋輸入	可通過模擬電壓輸入轉矩前饋。
	外部位移傳感器分倍頻設置范圍		1/40倍～ 1280倍可在分子＝1～2²³、分母＝1～2²³ 的范圍中任意設定編碼器反饋脈沖（分子）與外部位移傳感器（分母）的比，請?jiān)谝陨戏秶鷥?nèi)使用。
	2自由度控制		可使用
	制振控制		可使用
共通	自動調整		可根據來自上位的動作指令以及安裝支持軟件“PANATERM”的動作指令下的電機驅動狀態，實時識別負載慣性并自動設置相應剛性的增益。
	反饋脈沖的分頻功能		可任意設定脈沖數。（編碼器的脈沖數為最大值）
	保護功能	硬件錯誤	過電壓、電壓不足、過速度、超載、過熱、過電流、編碼器異常等。
	保護功能	軟件錯誤	位置偏差過大、指令脈沖分頻、EEPROM異常等。
	報警數據跟蹤功能		可參照報警履歷。

A6 SE系列（通用型）
位置控制專用型

基本規格

項目				功能
輸入電源	100 V	主電路電源		單相　100 V ＋10 ％－15 ％　～120 V ＋10 ％－15 ％　50 Hz / 60 Hz
	100 V	控制電路電源		單相　100 V ＋10 ％－15 ％　～120 V ＋10 ％－15 ％　50 Hz / 60 Hz
	200 V	主電路電源	A型～D型	單相/三相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		主電路電源	E型, F型	三相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		控制電路電源	A型～D型	單相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
		控制電路電源	E型, F型	單相　200 V ＋10 ％－15 ％　～240 V ＋10 ％－15 ％　50 Hz / 60 Hz
使用環境條件		溫度		使用溫度　0 ℃～55 ℃（無結露）保存溫度?。?0 ℃～65 ℃（最高溫度保證：80 ℃ 72小時　無結露^※1）
		濕度		使用、保存時都需保持在20 ％～85 ％ RH 以下（無結露^※1）
		海拔		海抜1000 m 以下
		振動		5.88 m/s² 以下，10 Hz ～60 Hz
控制方式				IGBT PWM 方式正弦波驅動
編碼器反饋脈沖				23 bit（8388608 分辨率）7線串行絕對式編碼器 ※以增量式系統（不使用多圈數據）使用的情況下，無需連接絕對式編碼器用電池，將參數Pr0.15 設置為「1」（出廠設置）即可使用。
I/O連接器	控制信號		輸入	通用10輸入根據參數選擇通用輸入功能
	控制信號		輸出	通用6輸出根據參數選擇通用輸入功能
	模擬信號		輸入	無
	模擬信號		輸出	2輸出（模擬監視器輸出2）
	脈沖信號		輸入	2輸入（光電耦合器輸入、線接收器輸入）
	脈沖信號		輸出	4輸出（長線驅動輸出3、集電極電路輸出1）
通信功能		USB		與電腦連接設定參數或監視狀態。
前面板				①按鍵 5 個?、贚ED 6 位
再生				A 型, B 型：無內置再生電阻（只有外置）　C 型～F 型：內置再生電阻（可外置）
動態制動器				內置
控制模式				①位置控制?、趦?nèi)部速度控制?、畚恢?內部速度控制

※1　請注意，溫度降低時濕度上升，容易產生結露。

功能

項目			功能
位置控制	控制輸入		①偏差計數器清除　②指令脈沖輸入禁止?、壑噶罘直额l切換　④制振控制切換等
	控制輸出		定位完成等
	脈沖輸入	最大指令脈沖頻率	500 kpps（使用光電耦合器時）　8 Mpps（驅動長線接收器輸入時）
		輸入脈沖信號形態	差動輸入。根據參數可進行選擇。（①正方向/負方向 ②A相/B相 ③指令/方向）
		指令脈沖分倍頻 (電子齒輪比設置)	指令脈沖頻率×電子齒輪比作為位置指令輸入進行處理。但是，請?jiān)陔娮育X輪比為1/1000倍～8000倍的情況下使用。
		平滑濾波器	針對指令輸入，可選擇一次延遲濾波器或者FIR 型濾波器。
	制振控制		可使用
	2自由度控制		可使用
內部速度控制	控制輸入		內部速度選擇1、內部速度選擇2、內部速度選擇3、零速箝位等
	控制輸出		速度到達等
	內部速度指令		根據控制輸入可切換內部速度8速
	軟啟動/斷電功能		0～10 s/1000 r/min　可單獨設定加速、減速，也可設定S形加減速。
	零速箝位		速根據零速箝位可將內部速度指令速度箝位為零。
	2自由度控制		可使用
共通	自動調整		可根據來自上位的動作指令以及安裝支持軟件“PANATERM”的動作指令下的電機驅動狀態，實時識別負載慣性并自動設置相應剛性的增益。
	反饋脈沖的分頻功能		任意設定脈沖數。（編碼器的脈沖數為最大值）
	保護 功能	硬件錯誤	過電壓、電壓不足、過速度、超載、過熱、過電流、編碼器異常等。
	保護 功能	軟件錯誤	位置偏差過大、指令脈沖分頻、EEPROM異常等。
	報警數據跟蹤功能		可參照報警履歷。

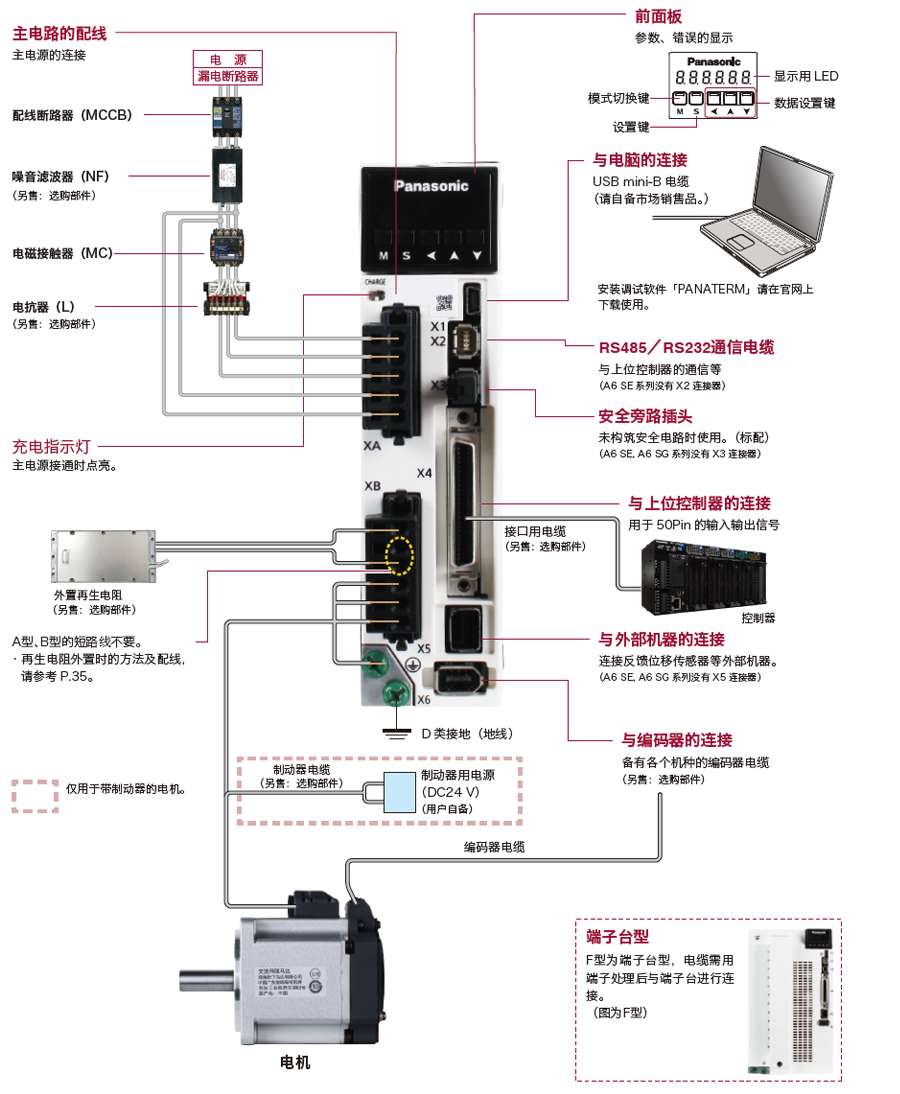

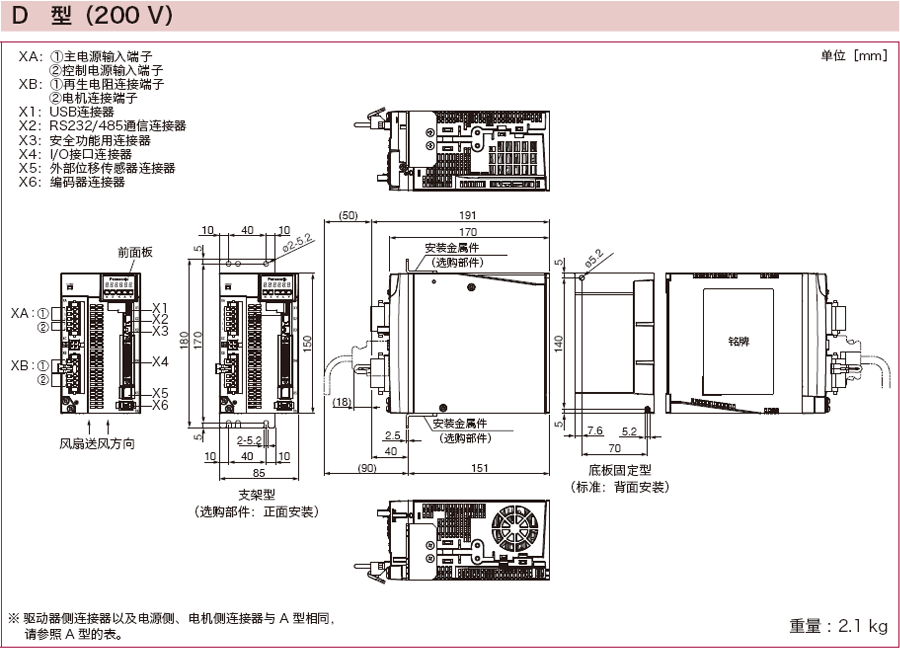

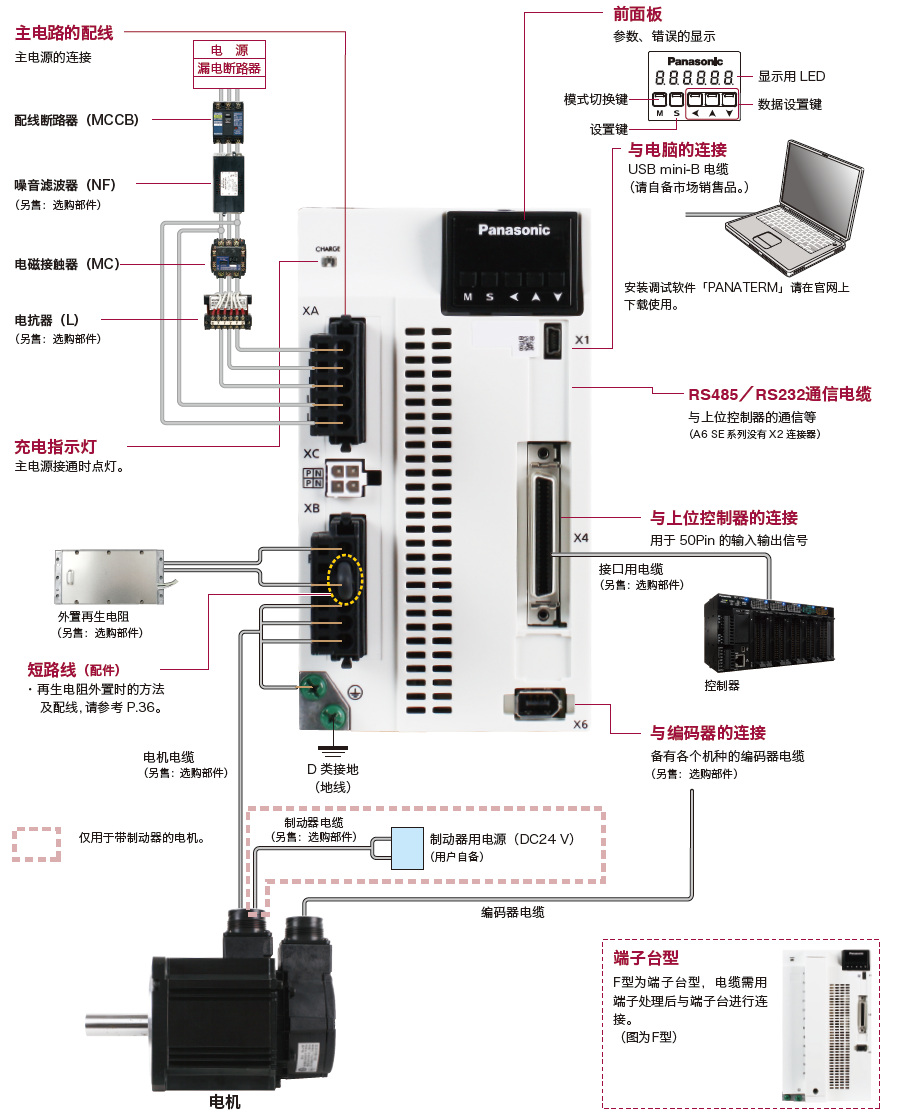

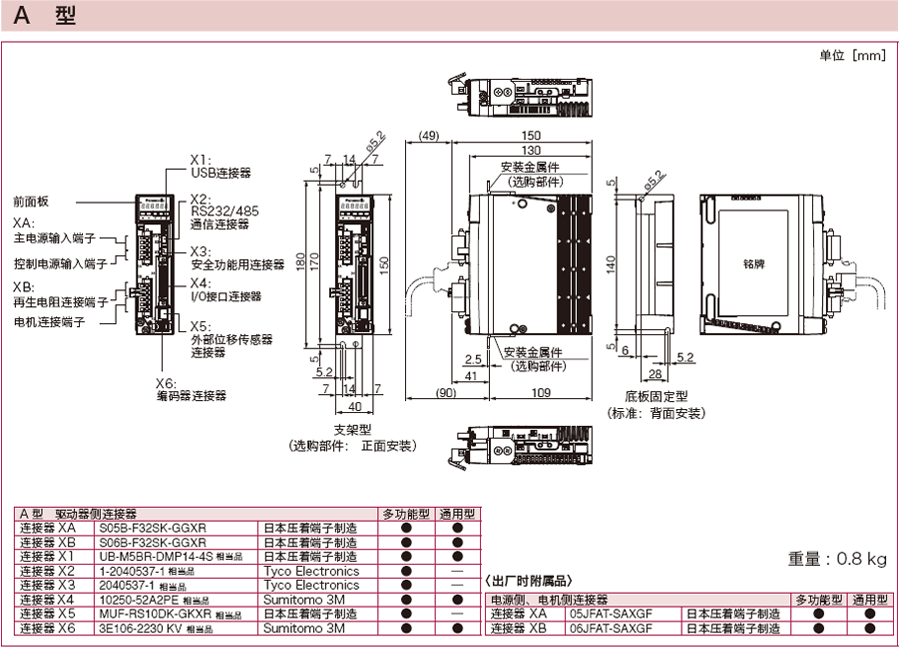

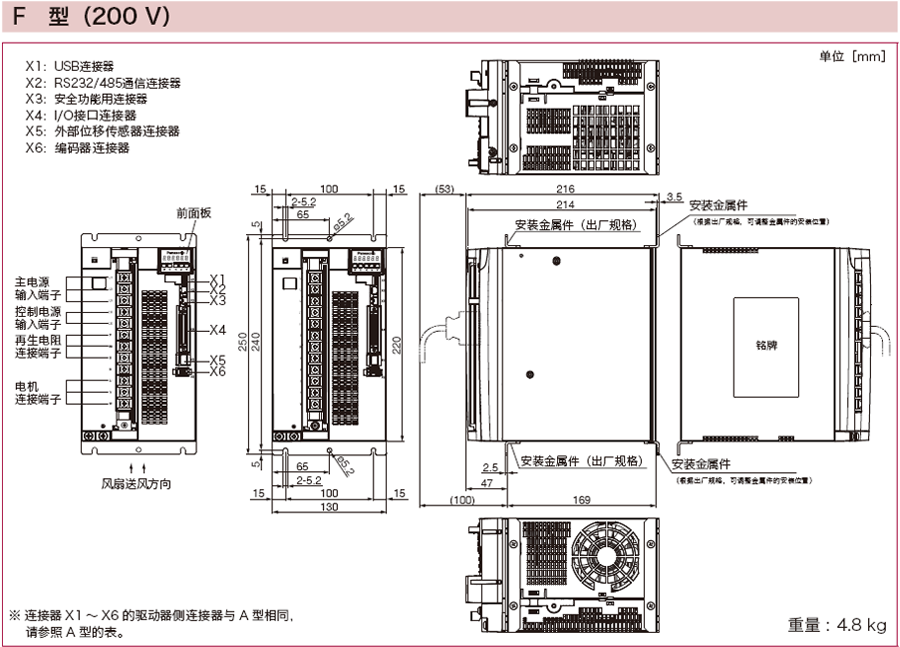

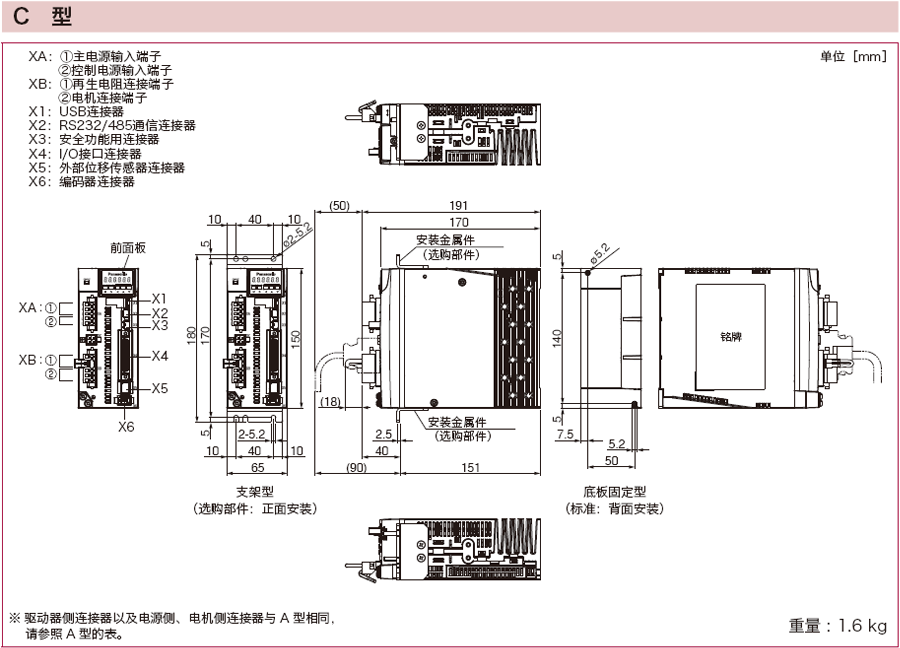

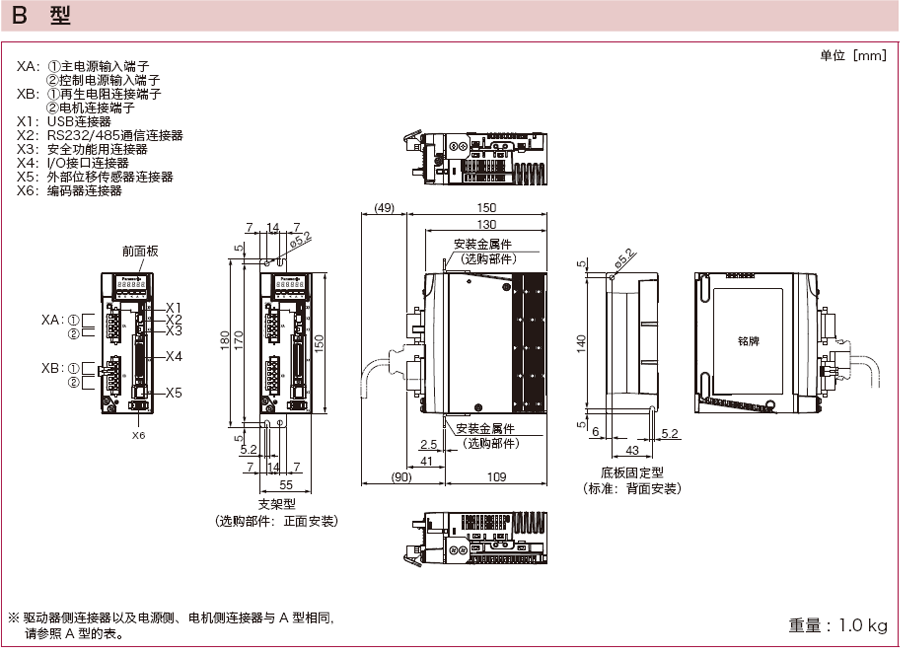

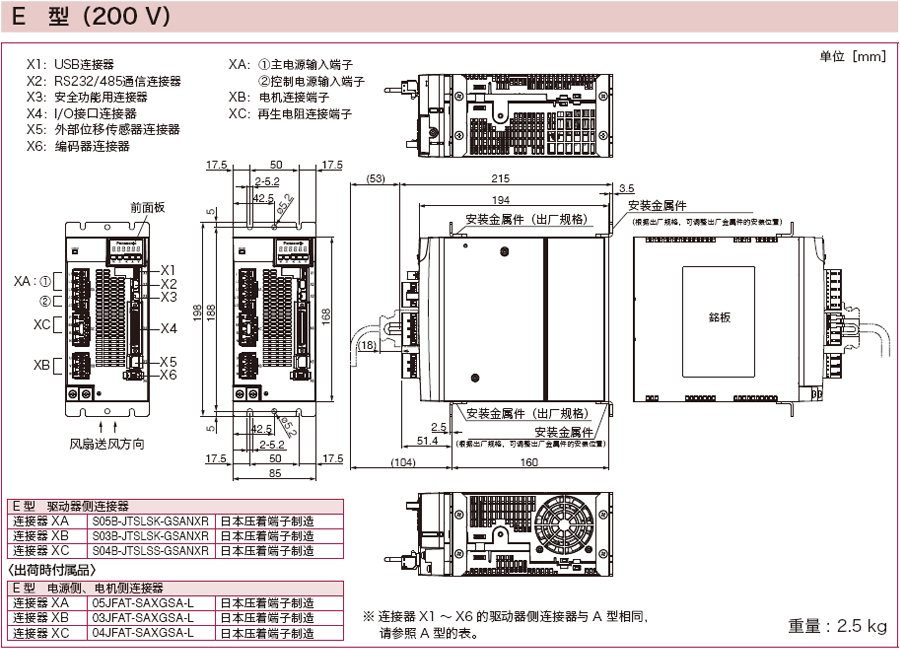

驅動器外形尺寸圖

※以下登載的是A6 多功能系列，通用系列的外形尺寸圖與之相同。

實際的外觀請參照系統結構。

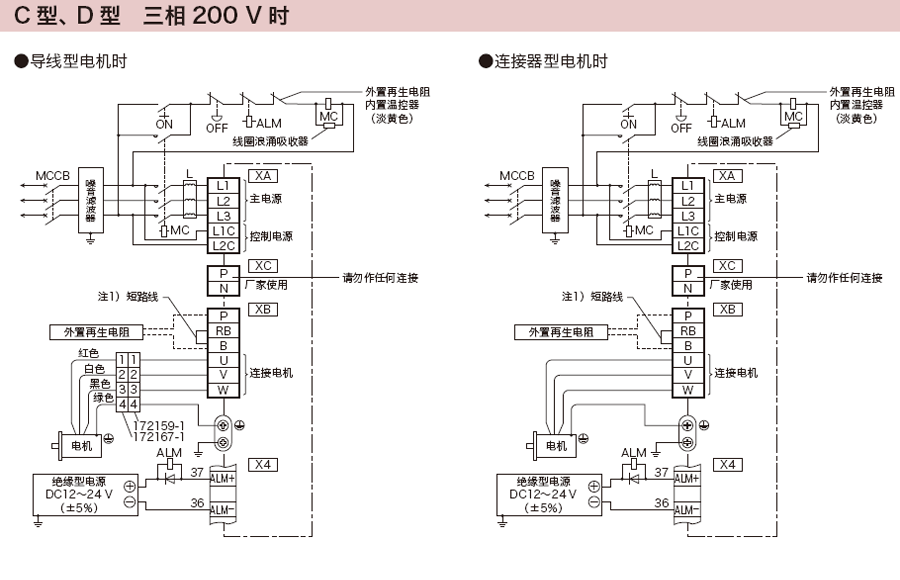

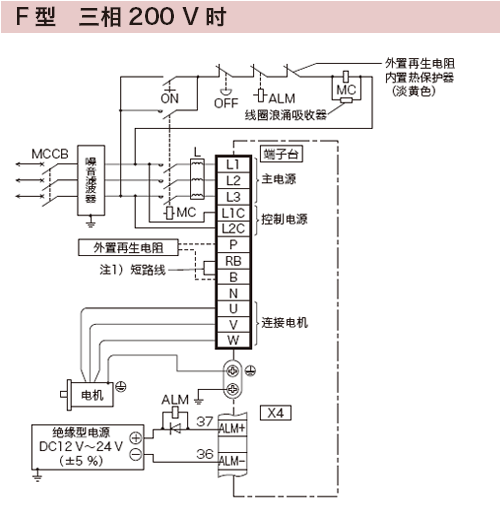

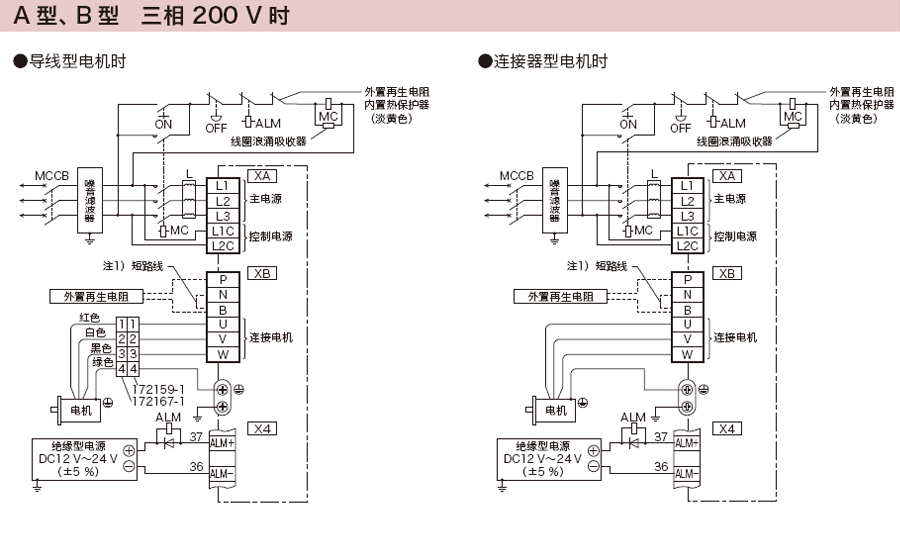

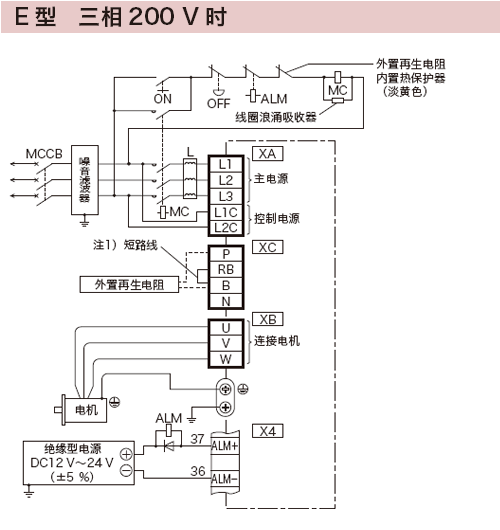

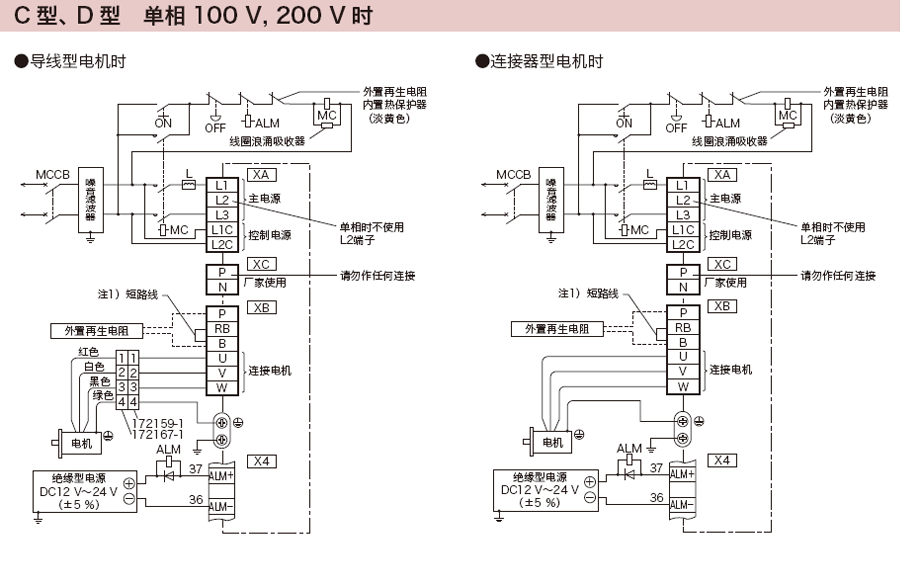

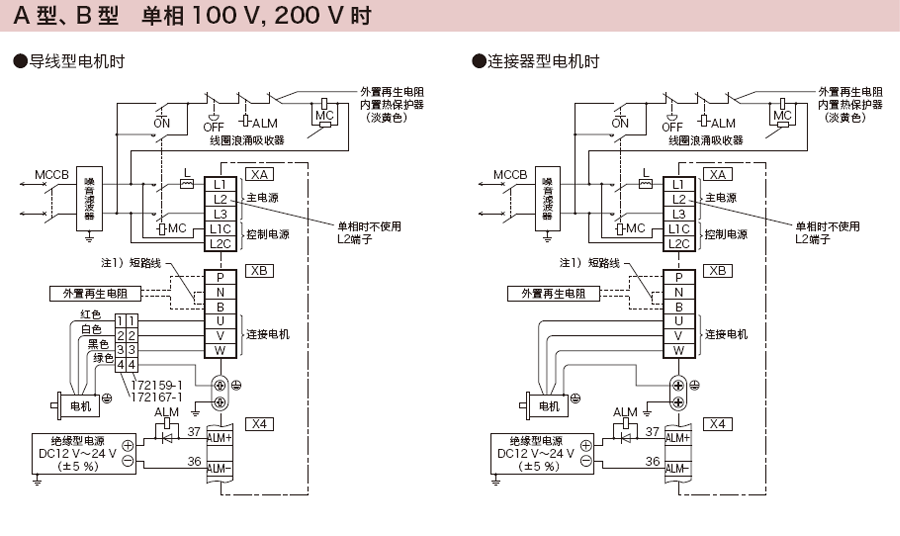

連接器XA, XB, XC, 端子臺的連接

注1）

型號	短路線（配件）	再生電阻內置	連接器XB 的連接
型號	短路線（配件）	再生電阻內置	使用外置再生電阻時	不使用外置再生電阻時
A 型 B 型	無	無	P-B 間連接外置再生電阻	P-B 間長時間開放

注1）

型號	短路線（配件）	再生電阻內置	連接器XB 的連接
型號	短路線（配件）	再生電阻內置	使用外置再生電阻時	不使用外置再生電阻時
C 型 D 型	有	有	拆開RB-B 間搭配的短路線 P-B 間連接外置再生電阻	通過RB-B 間搭配的段路線進行短路

注1）

型號	短路線（配件）	再生電阻內置	連接器XC 的連接
型號	短路線（配件）	再生電阻內置	使用外置再生電阻時	不適用外置再生電阻時
E 型	有	有	拆開RB- 間搭配的短路線 P-B 間連接外置再生電阻	通過RB-B 間搭配的短路線進行短路

注1）

型號	短路線（配件）	再生電阻內置	端子臺的連接
型號	短路線（配件）	再生電阻內置	使用外置再生電阻時	不適用外置再生電阻時
F 型	有	有	拆開RB-B 間搭配的短路線 P-B 間連接外置再生電阻	通過RB-B 間搭配的短路線進行短路

連接器X3的連接 ※ A6 SE, A6 SG系列不能使用。

連接上位控制器，可構筑控制安全功能的安全電路。

如不構筑安全電路的情況下，則請使用附帶的安全旁路插頭。
　

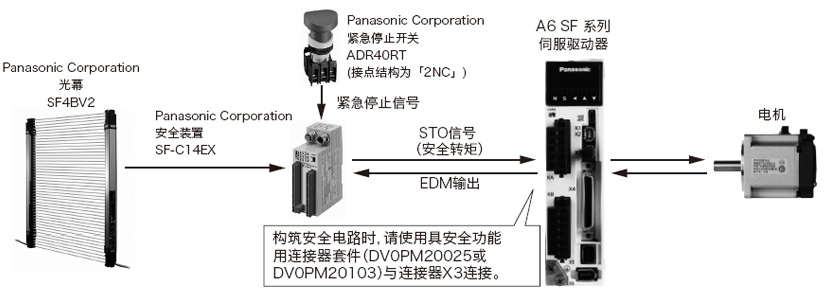

安全轉矩OFF（STO）功能概要

所謂的安全轉矩關閉（以下為STO）功能是從安全輸入信號通過電路（硬件）強制關閉伺服驅動器內部的功率晶體管的驅動信號，以此切斷電機電流，關閉電機輸出轉矩的安全功能。
如果STO 功能動作，伺服驅動器關閉伺服準備輸出信號（S-RDY），變?yōu)榘踩珷顟B(tài)。
另外，警告狀態下前面板的7 段數碼管LED 顯示錯誤代碼No.。

安全注意事項

●	使用STO功能時，請務必確認是否實施了設備的風險評估，是否滿足應用系統的安全要求。
●	即使STO功能有效，仍然會存在以下風險，請務必在風險評估中考慮以下因素的安全性。
	?	有外力（如垂直軸的重力等）時電機會轉動，需要保持的情況下請另行準備外部制動器等裝置。另外，伺服電機的制動器為保持專用，不能用于制動用途，請注意。
	?	另外，即使沒有外力的情況下，仍然通過參數Pr5.10“報警時時序”設定為空轉（動態制動器無效）時，電機將會空轉，且停止距離延長。請妥善處理。
	?	因功率晶體管故障等，電機可能會在電氣角最大180度的范圍內動作。請妥善處理。
	?	STO功能可用來切斷電機電源，但不能用來切斷伺服驅動器的電源，因此請勿進行電氣絕緣。在維護伺服驅動器時，請另行準備切斷伺服驅動器電源的裝置。
●	EDM輸出信號并非安全輸出。請勿將其用于故障監視功能以外的用途。
●	動態制動器以及外部制動器解除信號輸出與安全功能無關。系統的設計處于STO狀態時，請確認即使外部制動器解除發生故障，也不會有危險。
●	使用STO功能時，請連接符合安全標準的設備。
